电阻器所有电子元件中基本和常用的，他们在电路中起到至关重要的作用，不同的类型的电阻器，他们的精度不用，稳定性、高电压、高电流也不同。
但是他们共同的特征是：温度系数、电压系数、噪声、频率响应、功率以及电阻器温度额定值、物理尺寸和可靠性。
固定电阻器是只有一个电阻值，100Ω.但可变电阻器（电位器）可以提供零值和值之间的无限多个电阻值。
一起来看看标准的电阻符号

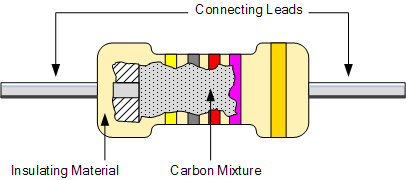

碳电阻器是常见的组合电阻器，是一种用于电气和电子电路的廉价通用电阻器。它们的电阻元件由精细研磨的碳粉或石墨（类似于铅笔芯）和非导电陶瓷（粘土）粉末的混合物制成，将它们粘合在一起。
碳的比例越高，总电阻越低。它是一种中低型功率电阻器，适合高频应用，但是在高温条件下，会受到噪声和稳定性的影响。它们的符号是以 “CR” 来表示。

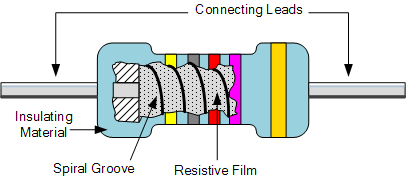

薄膜型电阻器
金属膜, 碳膜 和 金属氧化膜 电阻器类型，电阻器的电阻值是通过增加沉积膜的所需厚度来控制的，因此它们被称为“厚膜电阻器”或“薄膜电阻器”。
它们对比碳成分类型相比，这样的制造方法更接近公差的电阻器（1% 或更�。肫渌嘈秃统�10MΩ（1000 万欧姆）的值相比，薄膜型电阻器还具有更高的欧姆值。
金属膜电阻器
金属膜电阻器具有比碳当量更好的温度稳定性，更低的噪声，并且通常更适合高频或射频应用。金属膜电阻器有以下几种： E24 （±5% 和 ±2% 公差）， E96 （±1% 容差）和 E192 （±0.5%，±0.25%和±0.1%容差）封装，额定功率为0.05（1/20）瓦，可达1/2瓦。
金属氧化物电阻器 具有更好的高浪涌电流能力，具有比同等金属膜电阻器高得多的温度额定值。
厚膜电阻器是另外一种薄膜电阻器，是通过沉积更厚的导电浆料制成，它们具有良好的温度稳定性、低噪声和良好的额定电压，但浪涌电流特性低。
绕线电阻器是通过将细金属合金线（镍铬合金）或类似电线缠绕到绝缘陶瓷成型器上以类似于上述薄膜电阻器的螺旋形式制成的。
这款电阻器只有很低的欧姆高精度值（从0.01Ω到100kΩ），它们通常适合测量电路等应用。它们还能够处理比额定功率超过 300 瓦的相同欧姆值的其他电阻器高得多的电流。

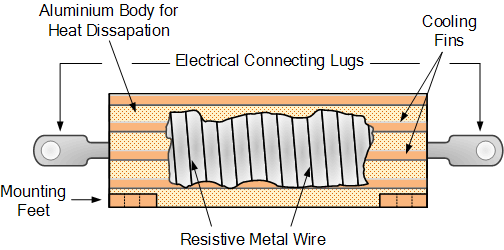

功率线绕电阻器这些是高温、高功率无感电阻器类型，通常涂有玻璃或玻璃环氧树脂瓷釉，
功率线绕电阻器的一个主要用途是用于电火的电加热元件，它将流过它的电流转化为热量，每个元件耗散高达 1000 瓦，（ 1kW) 的能量。线绕电阻器类型以“WH”或“W”符号为前缀（例如WH10Ω）。
