1、无级调压(流)充电器
在整流变压器初级串接一只市售风扇调速器(烤火箱调温器)，调改输入工频电压就能达到无级调压的目的。输出波形虽不佳，实践证明是可行的。
充电时，只要充电电流调到符合要求，电压肯定也是合适的。(除电瓶本身有故障外)。
只有电瓶极性接对了，继电器才吸合接通充电回路。
当电瓶剩电过少，或充12V以下电瓶时，需充电器接通市电，按一下AN帮助启动。100Ω电阻维持J的吸合。继电器的触点容量要大于。10A(双触点并联用)。
负极回路串了三只1Ω电阻(=0.333Ω)，是作形成压差检测电流用的，输出电压越高、电流越大，其压降越大。电流表实际是电压表，只不过整定标值是电流数。本人用的是廉价91L16300V小方表，去掉表内串接的220k降压电阻，重新整定标值即成。

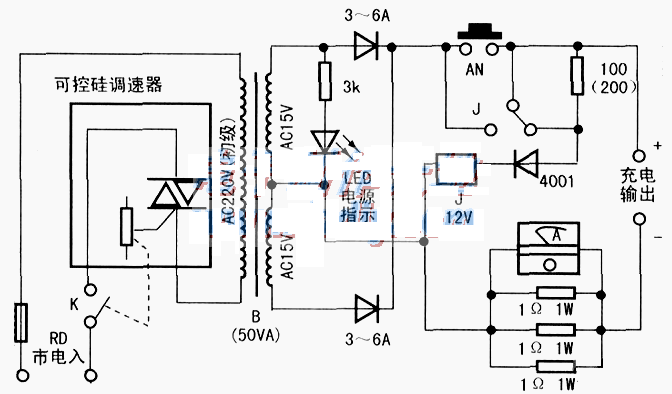

下图是无级调压充电器的基本电路，制作时，可根据需要，选用整流变压器的容量及次级电压、整流二极管等。
充电电流选定：4～6Ah，选500mA以下;7～15Ah。选800mA-1.5A;15Ah以上选2A。
2、高频高效充电器
高频充电器，体小重量轻，充电快，电瓶无明显记忆效应。
下图虚线左侧。是现成废弃的60W节能荧光灯电子镇流器电路，印制板很�。槔�。将接灯管两头的输出线接经改制的彩电开关变压器的初级。
开关变压器改制时，初级及级间绝缘完整保留(初级里层还有的绕组也不管它了)，拆除次级全部绕组，并记下各组匝数，以便算出每匝伏数，一般每匝为0.46V～0.60V，再用0-7mm左右的漆包线重绕你需要的电压匝数。中间多抽几个头，到时，出现估算不准可视情况使用。绕组伏数选定：半波整流，被充电瓶电压V(标称)×2.5。如：标称12V电瓶×2.5，等于30V(AC)。全波整流减半。
1HB是正负反馈小环变，如发生轻负载启动困难(无输出)，其L1可增绕1～2匝。
在充电流超过1A时，V1、V2会有点发热，拆下加适当散热片，另立位置，再用导线连于原电路板。
虚线右侧，整流及充电输出电路。设ZK，方便充6V、12V电瓶时进行转换。ZK的触点容量要大于5A，并尽量做到静操作(通电前)。
整流管D1，一定要用高频二极管，普通工频二极管或整流桥，恢复速度慢，损耗大，发热严重而损坏(废弃VCD、卫数机电源板有)。
R11。在充电时会产生压降，电流越大压降越高。这个压差刚好点一只LED作充电指示，不充点不亮。充电输出要用红黑明显接电柱。
充电电流选定，参照前叙。
这种充电器有高频高压，要用盒子安装，以保安全。2HB初级绝不允许与左侧电路开路。否则，左电路将有千伏的上高压(空载)，造成左电路损坏。
