TC8002D产品与CST8002D对比测试
发布时间：2021-11-02 00:00:00 浏览：3155次
测试条件：供电电压5V 负载阻抗4欧姆 采用同一测试PCB板测试
测试设备：音频分析仪ATS-2 直流稳压源PS305 水泥电阻4欧 万用表 示波器
测试人员：张志明
5V下万用表测试TC8002D静态电流12.18毫安，CST8002D静态电流9.32毫安。
1 输出功率测试

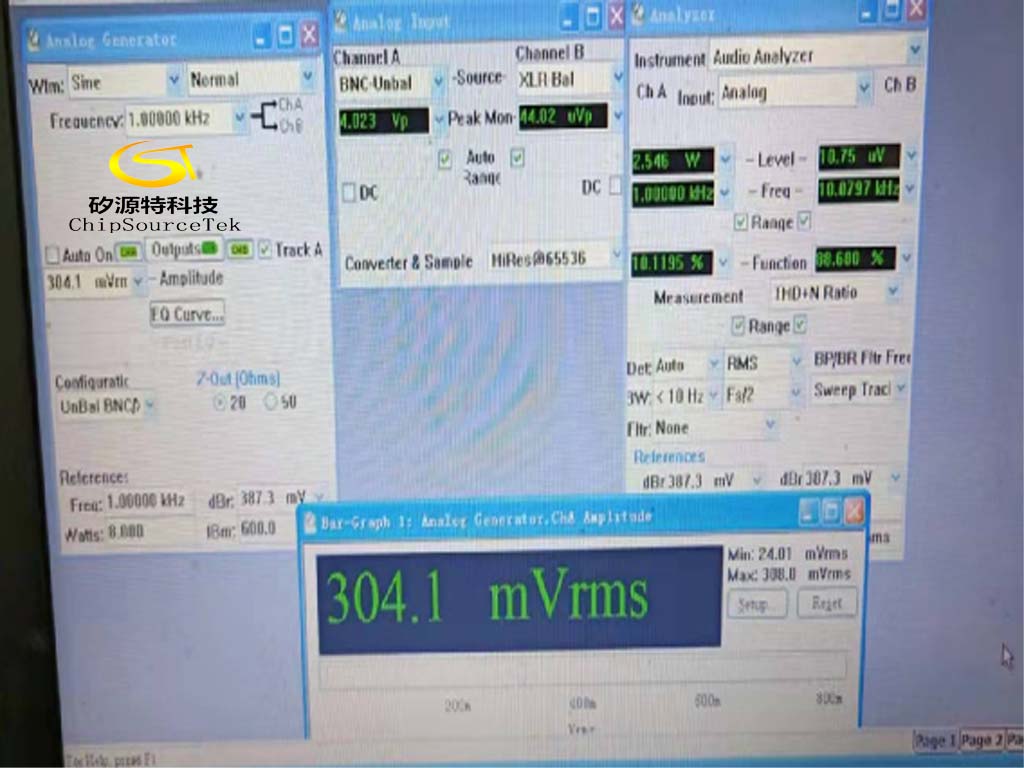

TC8002D产品5V 4OHM 10% THD时输出功率为2.55瓦，如下图所示：
CST8002D产品5V 4OHM 10% THD时输出功率为2.72瓦，如下图所示：
2 谐波失真+噪声（THD+N）测试

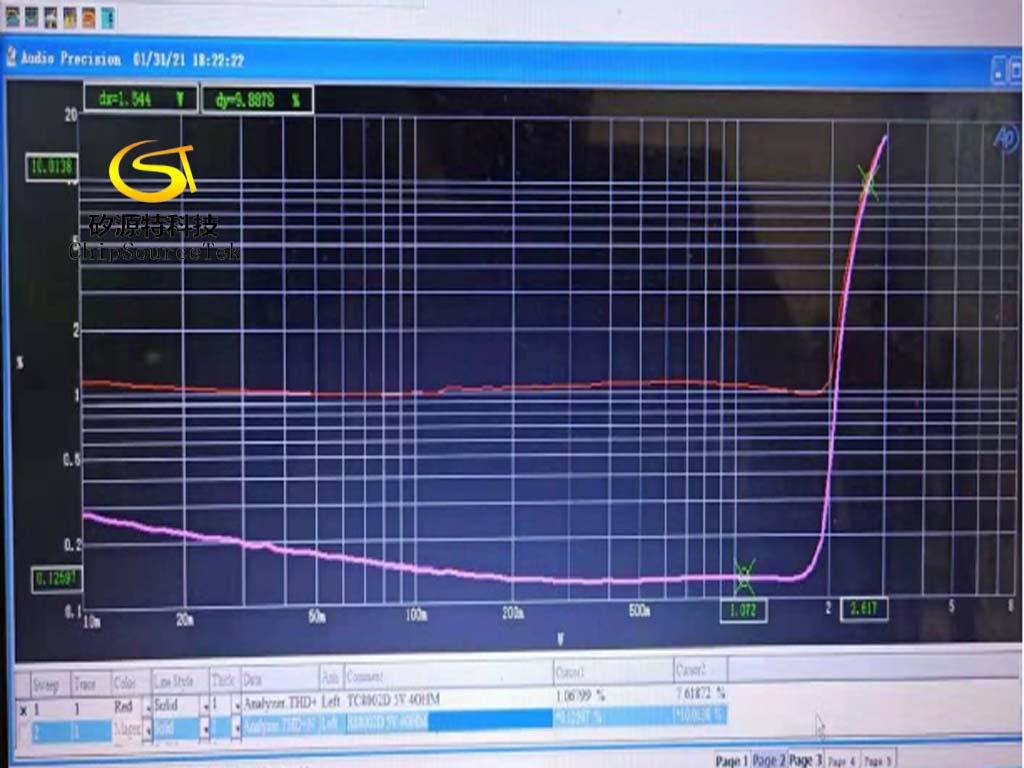

两个产品谐波失真+噪声（THD+N）测试曲线如下图所示：
图中上面红色曲线为TC8002D谐波失真+噪声（THD+N）曲线，谐波失真+噪声（THD+N）比较大，基本都在1%以上。用示波器观察，发现该产品存在交越失真的情况。
图中下面粉色曲线为CST8002D谐波失真+噪声（THD+N）曲线，谐波失真+噪声（THD+N）良好，基本都在0.1%左右。用示波器观察，无交越失真的情况。
3 输出噪声测试

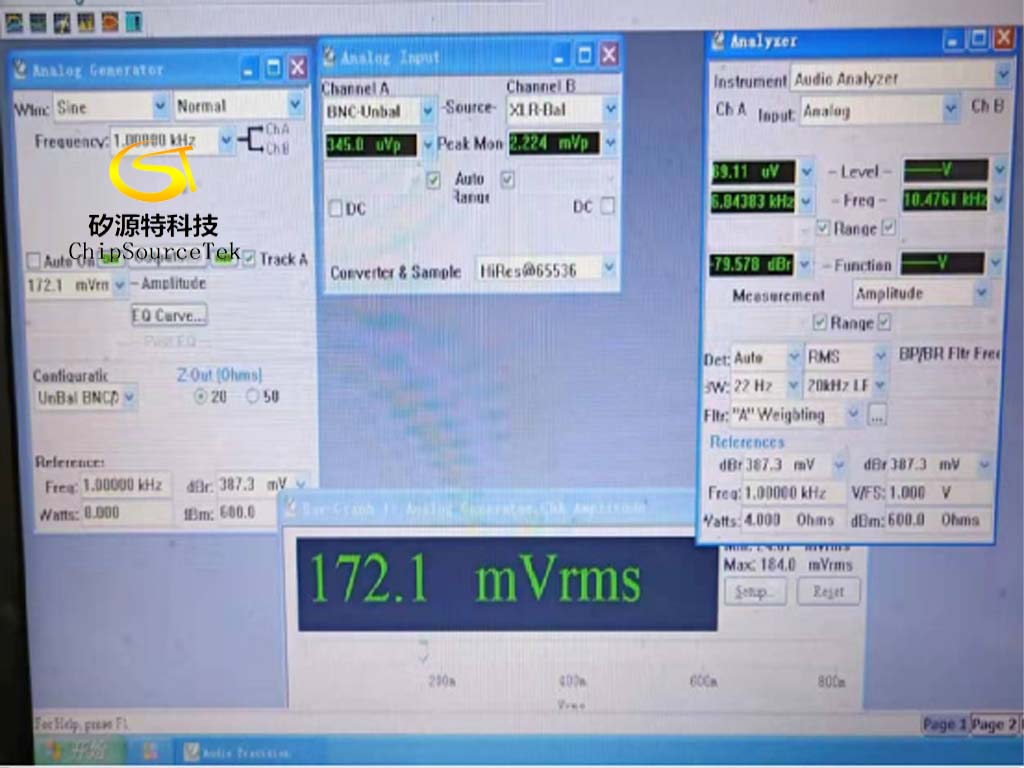

TC8002D产品A加权的输出噪声为41.41微伏，如下图所示：

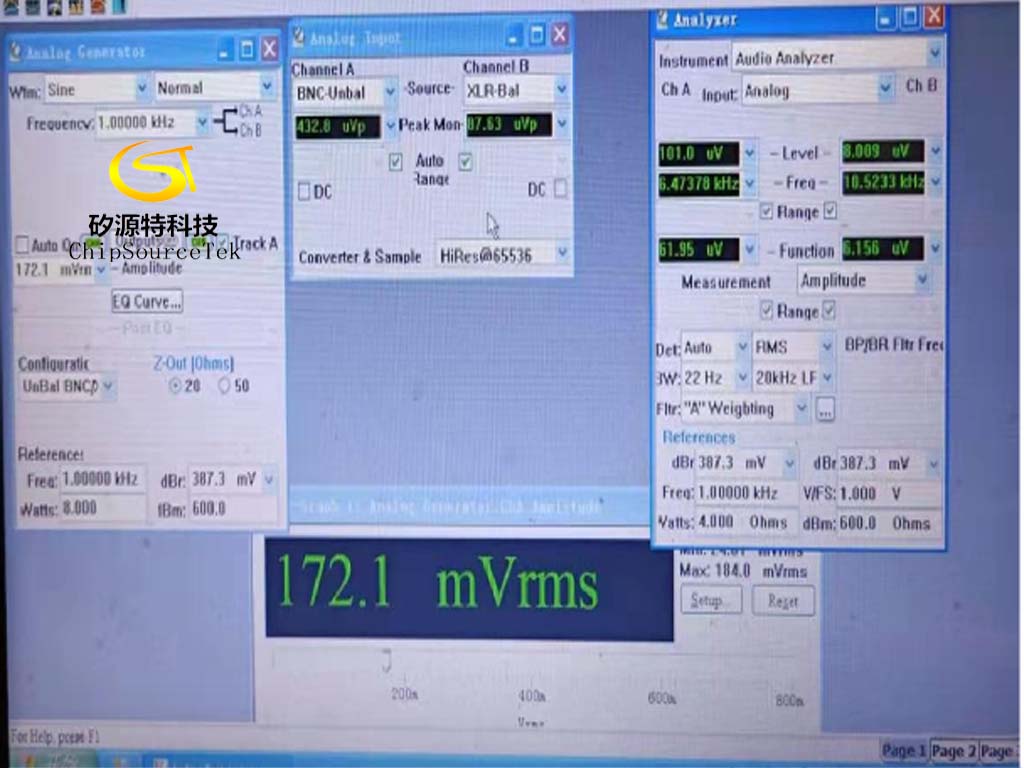

CST8002D产品A加权的输出噪声为61.95微伏，如下图所示：
4 信噪比测试

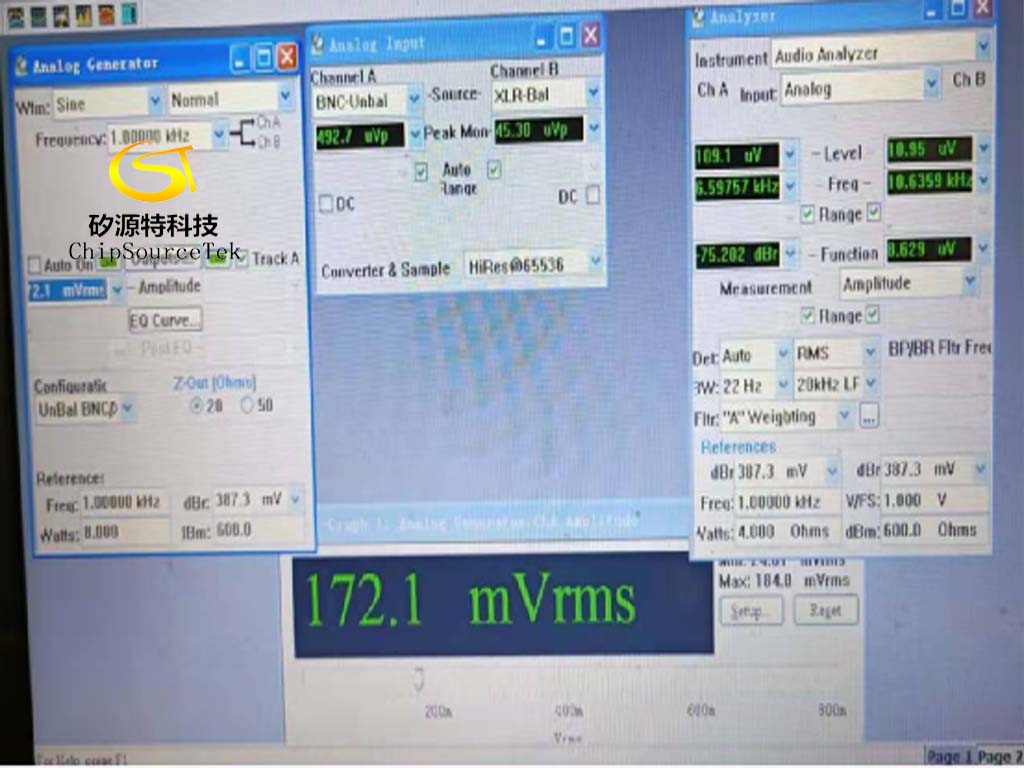

TC8002D产品输出功率1瓦时信噪比-79.58dB，如下图所示：
CST8002D产品输出功率1瓦时信噪比-75.202dB，如下图所示：
5对比分析
从TC8002D产品与CST8002D对比测试结果来分析，TC8002D输出功率略小一些，谐波失真+噪声比较大，存在交越失真。输出噪声和信噪比两款产品接近。CST8002D谐波失真+噪声很�。阅芰己谩�
