1.电源路径管理（Power Path）

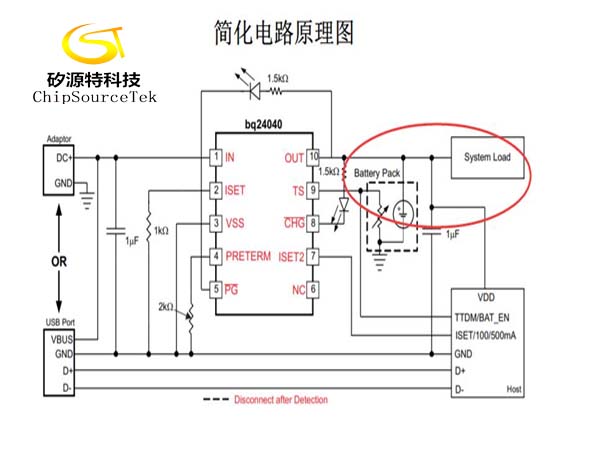

使用非电源路径架构时，系统输入和电池电极连接到相同的充电器输出节点(如下图所示)，这种架构有很多局限，如果电池深度放电或者有缺陷，那么即使连接外部电源，也可能无法启动系统，即无法优先给负载供电。在系统启动之前，电池需要充电到一定的电压水平。另一个问题是充电器只能检测到流入电池和系统的总电流，因此充电器很难判断出电池是否充满。

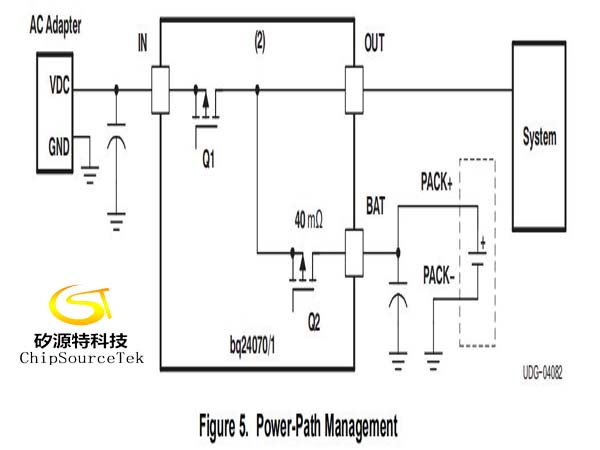

选择带有电源路径管理架构功能（下图所示）的芯片就能解决上述出现的问题，在选择此架构情况下，当输入电源没有接入时，电池只接给负载供电，当有输入电源时，系统母线电压由充电芯片内部的DC/DC调节，同时给电池充电，并且系统负载具有更高的供电优先级，充电芯片会根据输入电源的能力和系统负载需求优先给系统供电，剩余的功率给电池供电。当负载需求超过输入电源的能力时，这就得了解充电芯片的另外一个功能DPPM。
.jpg)
2.动态电源路径管理（DPPM）
这个功能用来监控系统母线的输出电压，当总的负载需求超过输入电源的所能提供的最大功率时，系统母线的电压会下跌，当输出下降到一个预设值时，充电芯片会减小充电电流，将一部分充电电流分配给此时的负载使用，从而稳定母线电压不再下跌。如果在充电电流减小到零之后，输入电源仍然不能满足系统负载需求，那么系统母线电压将会继续下降直到低于电池电压，此时电池将会给系统负载供电，用以补偿输入电源不足部分。
3.输入电压动态电源管理（VIN_DPPM）

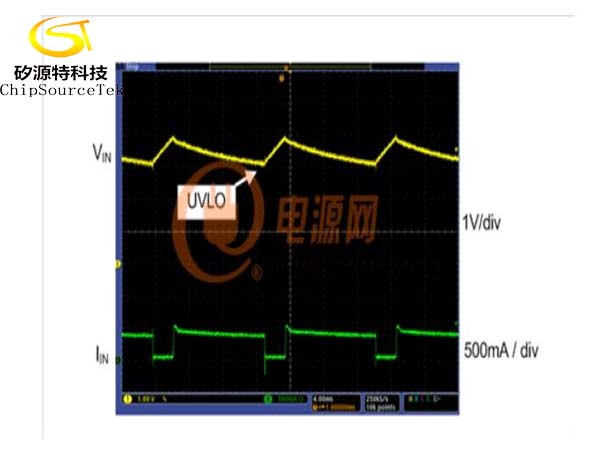

在某些情况下，输入电源的功率不足（过载）以满足设备的需求时，会导致输入电压拉低到欠压锁定阈值（UVLO）以下，此时充电芯片会关闭并停止充电，随后输入电源因为充电关闭而恢复，其电压重新回到设定值，此时又会重新使能充电芯片，并开始充电。但输入电压会再次因为过载而拉低，这种不良情况被称为“打嗝模式”（如下图所示）
VIN_DPPM功能就可以解决这一问题，因为他可以连续监测充电器的输入电压，如果输入电压低于设定阈值，充电芯片会减小充电电流，从而防止输入电压被拉低。
.jpg)
4.运输模式（Shipping Mode）
运输模式通常是设备的最低静态电流状态，为了最大限度的延长贮藏寿命，制造商在铲平出厂前就已经启用了这种状态，使得消费者在获得产品时电池电量不会耗�。耸淠Ｊ绞抵噬鲜嵌峡说绯氐牧樱跣〉绯氐缌苛魇В毕颜叩谝淮未蚩肥保�**电池。
5.输入电流优化ICO
ICO是TI特有的输入电流优化算法，此算法可自动检测输入功率的最大电容以优化电源，同时保持系统和充电电流的一致性，以确保利用最大输入功率。
6.输入过压保护(Input OVP)
如果充电芯片的输入电压超过规定的电压，则会触发保护，此时会立即失能充电芯片。
7.输入电流限制（IINDPM）
限制输入电流。
