    CST118A

        CST118A是一款单通道直流有刷电机马达驱动IC，适用于电子锁、电动牙刷、玩具、消费类产品以及其他低压或者电池供电运动控制产品。
        CST118A输出DC峰值电流达到2.5A，连续电流1.8A，电源工作范围是2V-6V。
        CST118A有一组PWM（INA-INB）输入，低输出内阻，采用SOP8封装。
    在线咨询

    CST118A概述:

    CST118A是一款单通道直流有刷电机马达驱动IC，适用于电子锁、电动牙刷、玩具、消费类产品以及其他低压或者电池供电运动控制产品。

    CST118A输出DC峰值电流达到2.5A，连续电流1.8A，电源工作范围是2V-6V。

    CST118A有一组PWM（INA-INB）输入，低输出内阻，采用SOP8封装。



    CST118A特性:

    单通道内置功率MOS全桥驱动

    工作电压范围：2V-6V

    驱动前进、后退、停止及刹车功能

    低导通电阻：高侧+低侧（HS+LS=400mΩ）

    内置迟滞热效应过热保护功能

    最大连续输出电流可达1.8A，峰值2.5A

    无需外围大滤波电容，只需小贴片电容

    采用SOP-8封装形式


    CST118A应用:

    玩具马达驱动

    电子锁

    电动牙刷


    CST118A订购说明:

    Part No.

    Package

    Mark*

    Tape/Reel

    CST118A

    SOP8

    CST-LOGO-CST118A

    TXXXXXX

    4000PCS/卷

    118A(中性标)

    SOP8

    118A

    XXXXXX

    4000PCS/卷



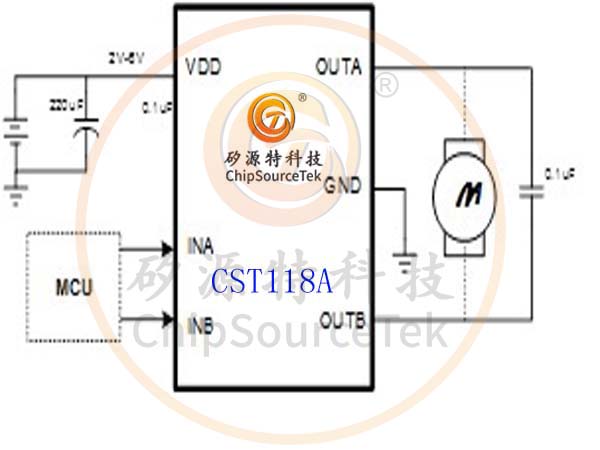

     CST118A典型原理图:

    CST118A引脚示意图及引脚说明:


    Number

    Name

    IO

    Pin Descripation

    1

    NC

    -

    悬空

    2

    INA

    I

    结合INB决定输出状态

    3

    INB

    I

    结合INA决定输出状态

    4

    VDD

    P

    电源

    5

    OUTB

    O

    全桥输出B端

    6

    NC

    -

    悬空或接地

    7

    GND

    P

    地

    8

    OUTA

    O

    全桥输出A端



    CST118A极限参数: (Note1)

    符号

    说明

    值

    单位

    电压

    电源电压（VDD）

    6.0

    V

    最大连续输出电流



    1.2

    A

    输出电流峰值



    2

    A

    功耗

    Pd

    SOP8

    0.96

    W

    热阻

    ?JA

    SOP8

    130

    oC/W

    TJ

    结温度范围

    -40 to +150

    oC

    TSTG

    储存温度范围

    -40 to +150

    TSDR

    焊接温度范围

    260


    Note 1. 绝对最大额定值是指设备的寿命可能收到损坏的值，在绝对最大额定条件下有可能会引起芯片的永久性损伤。


    CST118A推荐工作条件:

    符号

    说明

    最小值

    最大值

    单位

    VDD

    电源电压

    2.0

    6

    V

    VI

    逻辑输入电压范围

    0

    VDD

    IOUT

    正反转电流

    -1.8

    1.8

    A


    CST118A    电气特性: (除特别说明, TA=25℃，VCC=3V，RL=15Ω)

    参数

    符号

    测试条件

    最小值

    典型值

    最大值

    单位

    整体

    ICCST

    关断电流

    INA=INB=GND

    ━

    0

    10

    uA

    ICC

    静态电流

    INA=H，INB=L

    INA=L，INB=H

    INA=H，INB=H

    ━

    0.3

    1

    mA

    控制输入

    VINH

    高电平输入电压



    2.0

    ━

    ━

    V

    VINL

    低电平输入电压



    ━

    ━

    0.8

    V

    IINH

    高电平输入电流

    VIN = 3V



    ━

    5

    20

    uA

    IINL

    低电平输入电流

    VIN = 0V



    -1

    0

    ━

    uA

    RIN

    下拉电阻



    ━

    1.5

    ━

    MΩ

    驱动

    RON

    输出导通阻抗

    IO = 200mA



    0.4



    Ω

    RPLD

    INA、INB内置下拉电阻





    150



    kΩ





















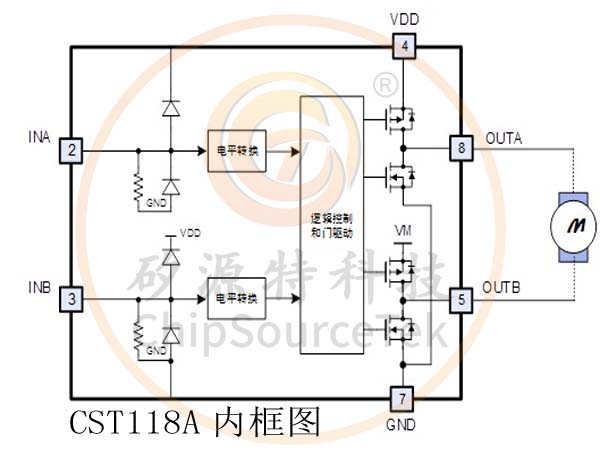

    CST118A内部框图:


    CST118A输入/输出逻辑表:

    输   入

    输   出

    方  式

    INA

    INB

    OUTA

    OUTB

    L

    L

    Hi-Z

    Hi-Z

    待命状态

    H

    L

    H

    L

    前进

    L

    H

    L

    H

    后退

    H

    H

    L

    L

    刹车


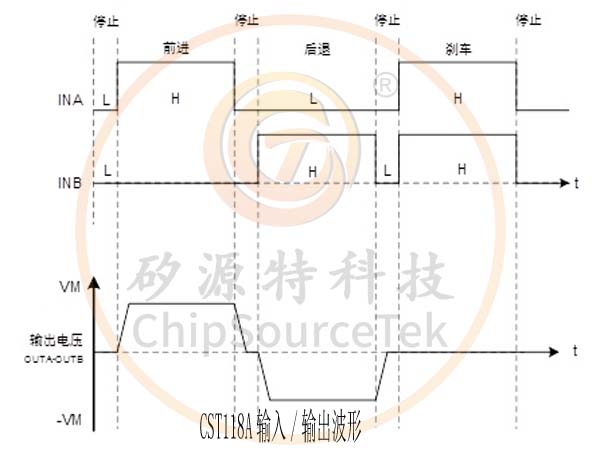

    CST118A    输入/输出波形:


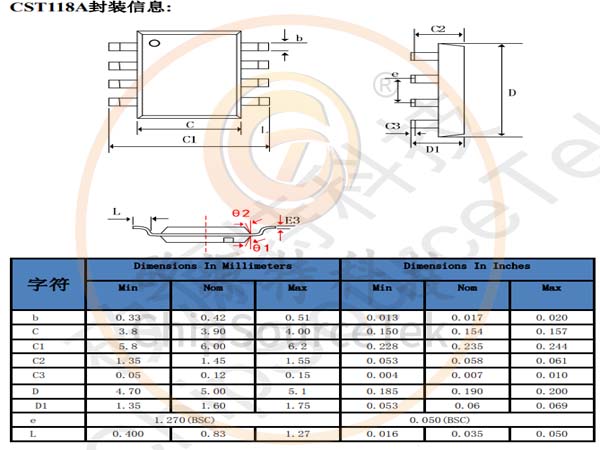

    CST118A封装信息:
