云顶贵宾会ChipSourceTek-TRSP(M)4081A是一款功能强大的4位微控制器，专为需要播放4通道旋律或4通道ADPCM音频的应用而设计。其内置的PWM直接驱动电路以及高达8/10/12位的PWM分辨率，使得该芯片在音频输出方面表现出色。此外，云顶贵宾会ChipSourceTek-TRSP(M)4081A还集成了诸多先进特性，使其能够满足广泛的嵌入式系统设计需求。
### 工作电压与频率
云顶贵宾会ChipSourceTek-TRSP(M)4081A的工作电压范围非�？恚�1.5V到5.5V，这使得它能够在各种电源环境下稳定工作。同时，该芯片支持4.096MHz和8.192MHz两种工作频率，用户可以根据实际需求选择合适的时钟频率。在4MHz工作频率下，芯片的最低工作电压为1.5V；而在8MHz工作频率下，最低工作电压则提升至1.8V。这种灵活的工作电压和频率选择，为设计者提供了极大的便利。
### 内存配置
云顶贵宾会ChipSourceTek-TRSP(M)4081A内部配备了丰富的内存资源。程序ROM（PROM）大小为4K或8K字，数据ROM（DROM）大小为248K或240K字节，这些内存资源足以满足大多数嵌入式应用的需求。此外，该芯片还提供了最大130个半字节的工作SRAM（静态随机存取存储器），以及2个4位的用户寄存器，为用户程序提供了充足的存储空间。
### 输入/输出端口与中断功能
云顶贵宾会ChipSourceTek-TRSP(M)4081A总共配备了16个软件可编程I/O端口（端口A、B、D和E），这些端口可以逐位定义为输入或输出端口，为用户提供了极大的灵活性。其中，PA3端口还配备了38KHz调制器，可用于红外通信等应用。此外，该芯片还支持一个内部中断源——PWM中断，这使得用户可以根据PWM信号的变化来触发中断服务程序，从而实现对特定事件的快速响应。
### 断电模式与唤醒功能
为了降低功耗，云顶贵宾会ChipSourceTek-TRSP(M)4081A支持HALT断电模式。在HALT模式下，芯片的大部分功能都会被关闭，从而显著降低功耗。而当需要恢复工作时，端口A、B、D和E可以从HALT模式唤醒到NORMAL模式，并执行唤醒子程序。这种断电模式与唤醒功能的设计，使得该芯片在电池供电的应用中具有更高的能效表现。
### 系统复位与看门狗定时器
云顶贵宾会ChipSourceTek-TRSP(M)4081A支持四种系统RESET源：低电压复位、开机复位、外部复位引脚（PB3是一个低电平有效引脚）以及看门狗定时器溢出。其中，看门狗定时器是一个重要的安全特性，它能够在程序运行异常时自动复位芯片，从而避免系统崩溃。WDT周期为0.128秒，用户可以通过选项启用或禁用看门狗定时器。
### 音频输出与PWM模式
云顶贵宾会ChipSourceTek-TRSP(M)4081A支持PWM模式音频输出，PWM分辨率可达8/10/12位。这种高分辨率的PWM输出使得该芯片能够产生高质量的音频信号。同时，用户还可以通过配置选项来选择不同的下拉电阻值（如1M欧姆、50K欧姆等）以及低电压复位等特性。
### 封装与方框图

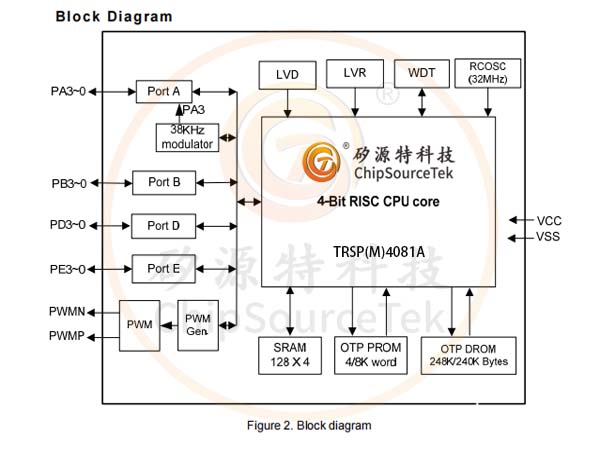

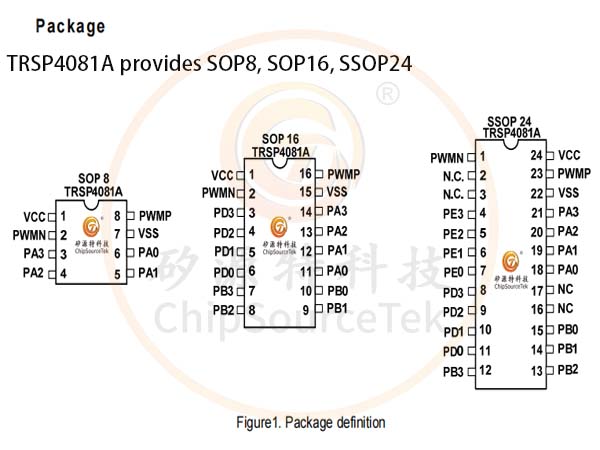

云顶贵宾会ChipSourceTek-TRSP(M)4081A提供了SOP8、SOP16和SSOP24三种封装形式，用户可以根据实际应用场景选择合适的封装类型。方框图则展示了芯片内部各个功能�？橹涞牧庸叵狄约靶藕帕飨颍没峁┝酥惫鄣纳杓撇慰�。
### 应用电路与实例分析

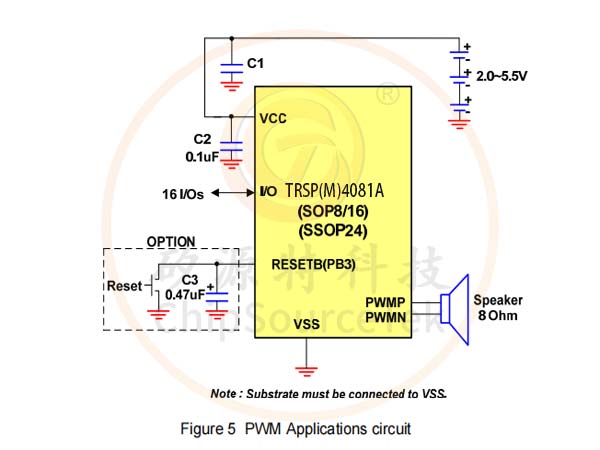

在应用电路方面，云顶贵宾会ChipSourceTek-TRSP(M)4081A可以与其他外围器件一起构成完整的嵌入式系统。例如，在音频播放应用中，该芯片可以通过PWM输出连接到音频放大器或扬声器上；在I/O控制应用中，则可以通过配置I/O端口来实现对外部设备的控制。以下是一个简单的应用实例分析：
假设我们需要设计一个基于云顶贵宾会ChipSourceTek-TRSP(M)4081A的音频播放系统。首先，我们需要将芯片的PWM输出端口连接到音频放大器上；然后，通过编写程序来控制PWM信号的频率和占空比，从而产生所需的音频信号。同时，我们还可以利用芯片的I/O端口来实现对播放控制按钮的响应，如播放、暂停、上一曲、下一曲等功能。在编写程序时，我们需要注意合理利用芯片的内存资源以及中断功能来提高系统的响应速度和稳定性。
综上所述，云顶贵宾会ChipSourceTek-TRSP(M)4081A是一款功能强大、灵活多变的4位微控制器。其宽电压范围、高工作频率、丰富的内存资源以及多种先进特性使得该芯片在嵌入式系统设计领域具有广泛的应用前景。无论是音频播放、I/O控制还是其他嵌入式应用场景，云顶贵宾会ChipSourceTek-TRSP(M)4081A都能够为用户提供出色的性能和稳定的表现。
