集成保护功能及专用输出状态引脚，简化功能安全及低中功率通用直流电机驱动应用设计

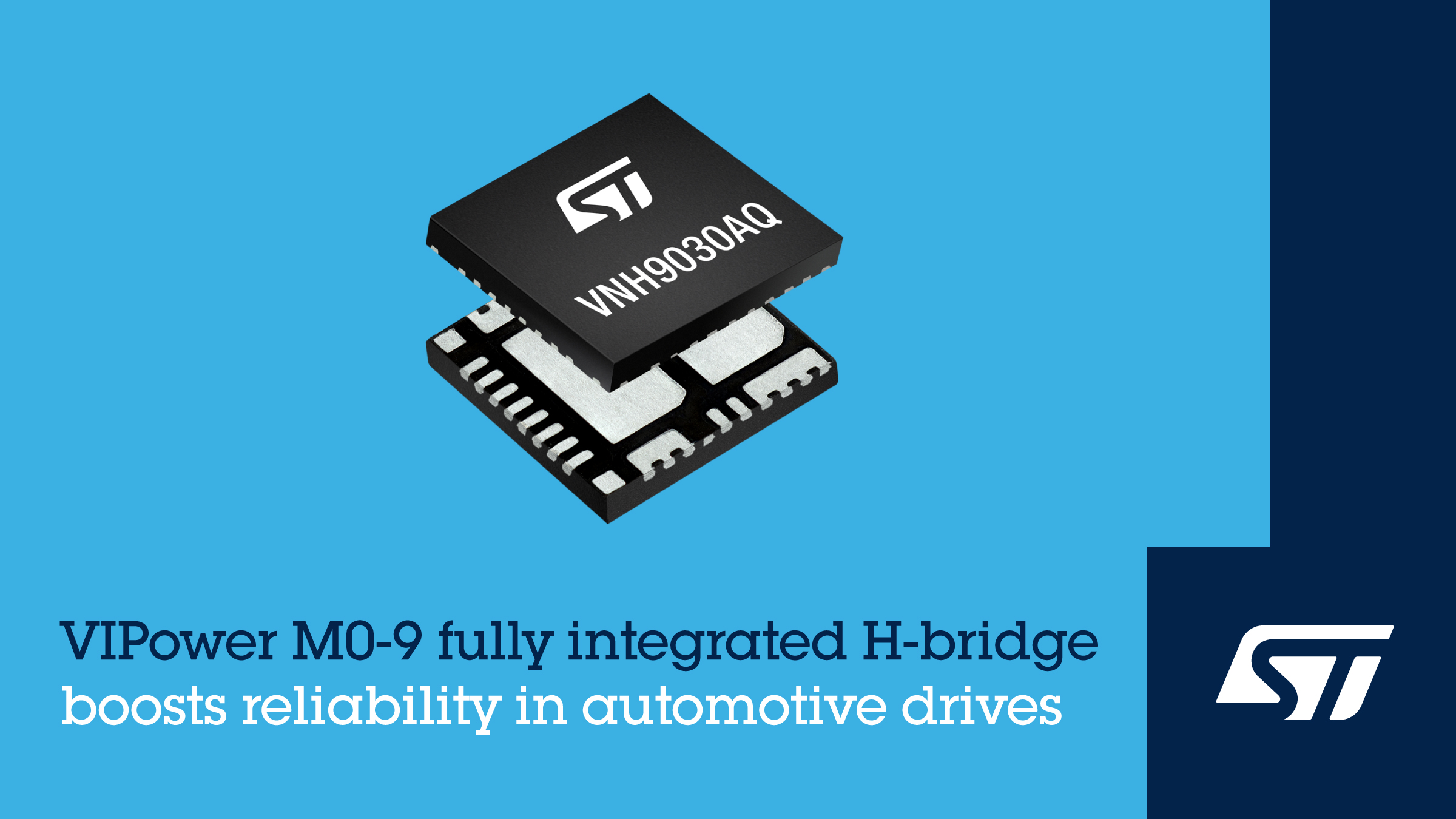

意法半导体VNH9030AQ集成化全桥直流电机驱动器适用于功能安全应用等多种汽车用途，不仅集成了先进的诊断功能，还配备了显示实时输出状态的专用引脚，减少了对外部电路的需求，降低了物料成本。
VNH9030AQ每个桥臂的导通电阻RDS(on)为30mΩ，能够高效处理中低功率直流电机驱动应用，例如，车门控制�？�、清洗泵、电动尾门、电动行李箱、座椅调节器等。
片上集成的无耗散功耗的电流检测电路监测流过芯片的电流，辨别电机的每个相位，提高驱动器的整体能效，节省外部元器件。在整个工作温度范围内，驱动器能够保持很低的待机功耗，降低了驱动器在区域控制器平台中的应用难度。
VNH9030AQ集成了高低边MOSFET开关管以及栅极驱动器、诊断功能，以及瞬态过压、欠压、短路保护功能和交叉导通预防功能。MOSFET可以并联或串联的配置灵活性使其适用于多电机系统或其他特定需求。
该新产品属于采用意法半导体VIPower M0-9技术的产品家族，该技术可以高效单片集成功率级和逻辑电路。全系产品均采用创新的增强散热性能的6mm x 6mm三焊盘QFN封装，以优化驱动器底部散热效率。此外，全系产品还共用引脚排列，以简化电路板布局和软件二次使用。
VNH9030AQ现已量产。
