云顶贵宾会科技ChipSourceTek在2022年推出CST6118,CST6116,CST6508,CST6107马达驱动芯片
发布时间：2022-09-22 09:00:00    浏览：1203次
云顶贵宾会科技ChipSourceTek在2022年推出CST6118,CST6116,CST6508,CST6107马达驱动芯片,


CST6118为单通道正反转峰值2.5A持续1.8A提供SOP8的马达驱动芯片.
CST6118概述：
    CST6118是一款单通道有刷直流马达驱动芯片。最大连续输出电流可达1.8A，峰值可达2.5A。CST6118内置功率MOS全桥驱动，可实现驱动前进、后退、停止及刹车功能，同时内置了过温保护电路，保证了芯片运行的安全性。
    全桥驱动架构以及驱动方式，可以节省外围滤波电路，节省成本且方便应用。极小的电路静态功耗（小于1uA），低导通电阻（0.4Ω/1000mA）,较宽的工作电压工作电压范围 (1.5V~7.2V),可以使CST6118的应用范围更加广泛。
    CST6118提供SOP8封装。
CST6118产品特性：
采用单通道全桥功率驱动结构
工作电压范围 (1.5V~7.2V)
最大连续输出电流可达1.8A
最大峰值输出电流可达2.5A
包含正转/反转/停止/刹车等功能
极低的静态电流  (typ.0.1uA)
内置带迟滞效应的热保护功能  (TSD)
CST6118提供SOP8封装
CST6118产品应用：
玩具直流刷式电机驱动
电动牙刷
电子锁
玩具马达驱动
车载支架
�？爻�
成人情趣用品
车载支架

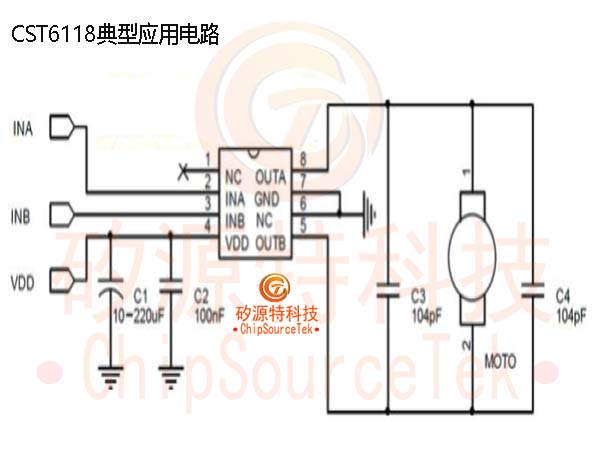

CST6118典型应用电路图：
Note: 1. The C4/104P capacitor in the figure is connected in parallel to the motor rather than placed on the PCB. If the motor is not connected in parallel, a position can be reserved on the PCB.。
2. Compared to the general application of similar products in the market, C1, C2, and C3 in the figure can be omitted, reducing peripheral devices and saving costs.

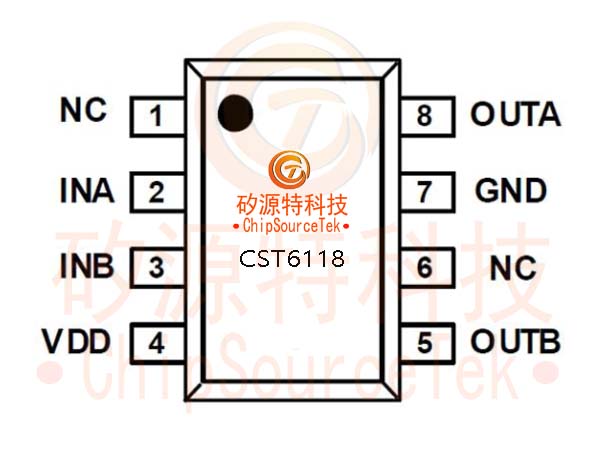

CST6118引脚示意图及引脚定义：

序号引脚名称输入/输出引脚说明
1NC--悬空脚
2INAI控制信号A输入端
3INBI控制信号B输入端
4VDDI电源
5OUTBO驱动B输出端
6NC--悬空脚
7GNDI地
8OUTAO驱动a输出端

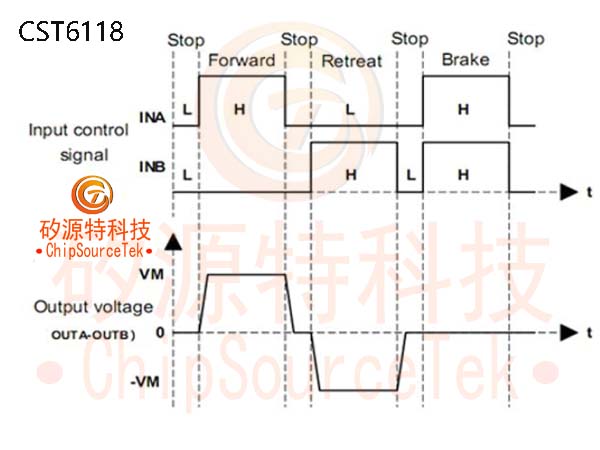

CST6118典型波形图:

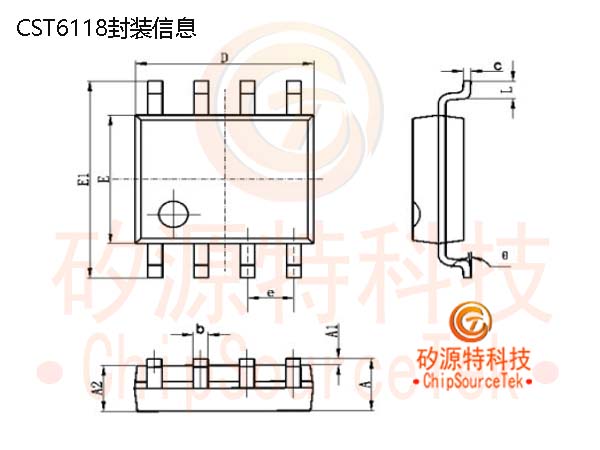

CST6118封装信息：


CST6116为单通道正反转峰值1A持续600mA(VDD=4V,RL=5Ω)提供SOT23-6的马达驱动芯片.
CST6116概述:
    CST6116是一款单通道有刷直流马达驱动芯片。最大连续输出电流可达600mA(VDD=4V,RL=5Ω)，峰值电流可达1A。该芯片内置功率MOS全桥驱动，可实现驱动前进、后退、停止及刹车功能，同时内置了过温保护电路，保证了芯片运行的安全性。
    全桥驱动架构以及驱动方式，可以节省外围滤波电路，节省成本且方便应用。
    CST6116置带迟滞效应的热保护功能，并且具有极小的电路静态功耗（小于1uA）。
CST6116特点:
单通道全桥驱动电路
工作电压范围 (1.5V~6V)
低待机电流  (typ.0.1uA)
有正转/反转/停止/刹车四个功能
内置带迟滞效应的过热保护电路(TSD)
封装形式：SOT23-6
CST6116应用:
直流刷式电机驱动
玩具汽车马达驱动
玩具飞机尾翼马达驱动

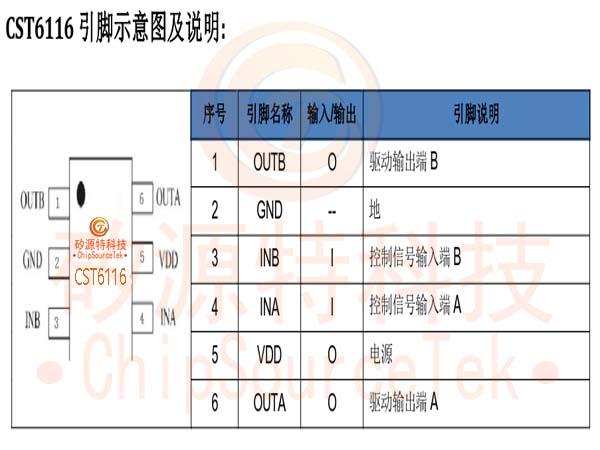

CST6116引脚示意图及说明:

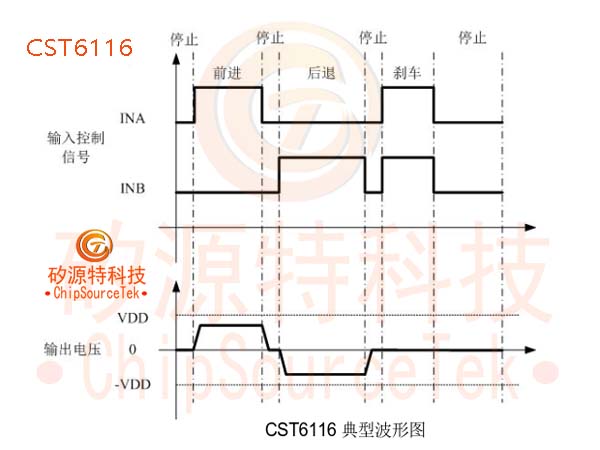

CST6116典型波形图:

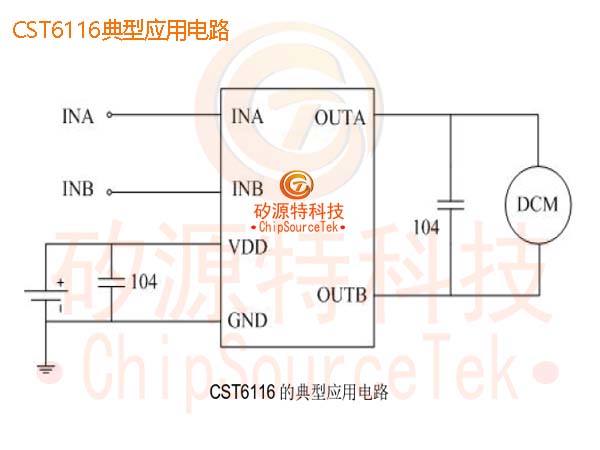

CST6116典型应用电路:

CST6116特别注意事项
CST6116电源到地一般推荐加104电容。如果电源波动较大，或者输出驱动电流较大，则建议加 10uF-330uF 电解电容，可根据实际情况选择。
CST6116对静电敏感。需要在包装、运输、加工等过程中采取防静电措施。

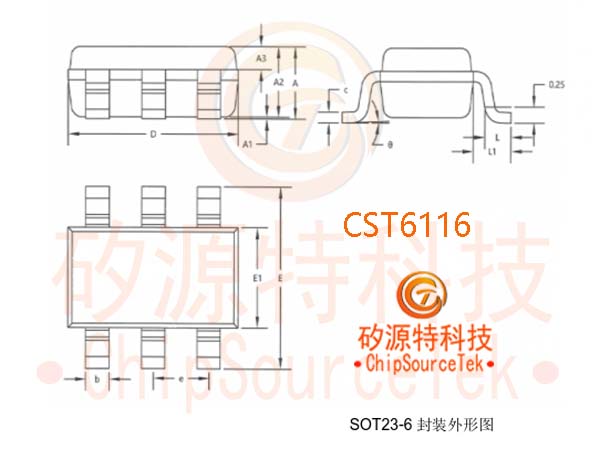

CST6116封装信息:



CST6508为双通道正反转峰值2.5A持续1.8A提供SOP16的马达驱动芯片.
CST6508概述:
    CST6508是一款双通道有刷直流马达驱动芯片。最大连续输出电流可达1.8A，峰值可达2.5A。该芯片内置功率MOS全桥驱动，可实现驱动前进、后退、停止及刹车功能，同时内置了过温保护电路，保证了芯片运行的安全性。
    全桥驱动架构以及驱动方式，可以节省外围滤波电路，节省成本且方便应用。极小的电路静态功耗（小于1uA），可以使CST6508的应用范围更加广泛。
     CST6508提供SOP16封装。
CST6508特点：
采用双通道全桥功率驱动结构
工作电压范围 (1.5V~7V)
最大连续输出电流可达1.8A
最大峰值输出电流可达2.5A
包含正转/反转/停止/刹车等功能
极低的静态电流  (typ.0.1uA)
内置带迟滞效应的热保护功能  (TSD)
封装形式：SOP16
CST6508应用:
玩具直流刷式电机驱动
CST6508典型应用电路:
CST6508 特别注意事项
    CST6508电源到地一般推荐加104电容。如果电源波动较大，或者输出驱动电流较大，则建议加 10uF-330uF 电解电容，可根据实际情况选择。
    CST6508的一般应用可以省去输出端到地的104电容，如果电源波动较大，或者输出驱动电流较大则建议在各输出端口加到地的104电容。
    C3，C4一般为电机自带电容。
    CST6508对静电敏感。需要在包装、运输、加工等过程中采取防静电措施。

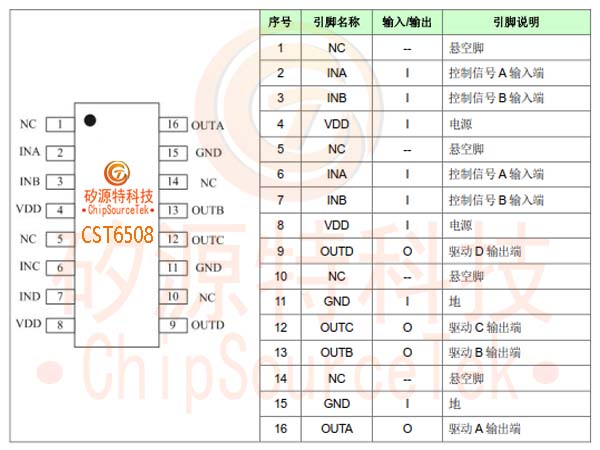

CST6508引脚示意图及说明:

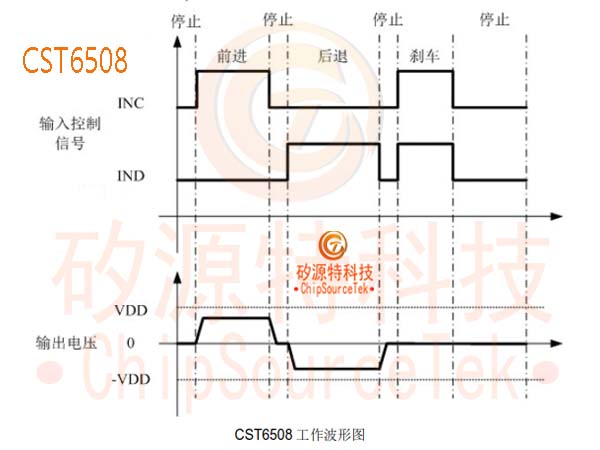

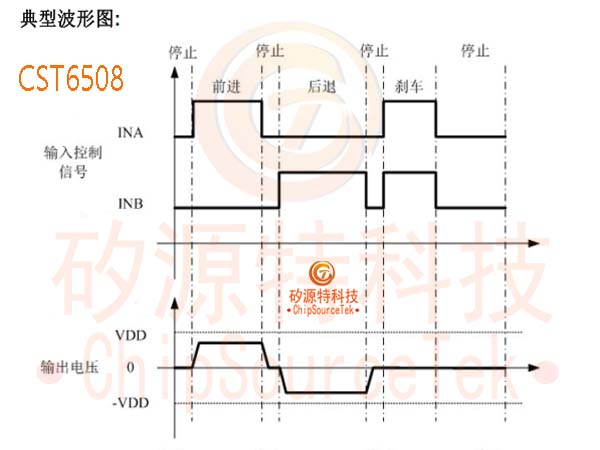

CST6508典型波形图:

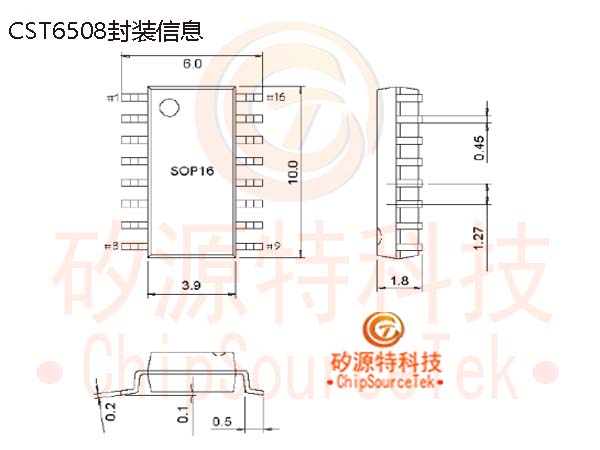

CST6508封装信息:


CST6107为单通道正反转峰值2.5A持续1.58A提供DFN2*2_8L的马达驱动芯片.

CST6107概述:
    CST6107是一款单通道有刷直流马达驱动芯片。最大连续输出电流可达1.8A，峰值可达2.5A。该芯片内置功率MOS全桥驱动，可实现驱动前进、后退、停止及刹车功能，同时内置了过温保护电路，保证了芯片运行的安全性。
    全桥驱动架构以及驱动方式，可以节省外围滤波电路，节省成本且方便应用。极小的电路静态功耗（小于1uA），可以使CST6107的应用范围更加广泛。
    CST6107提供DFN8-2mm*2mm*0.55mm封装。
CST6107特点:
    采用单通道全桥功率驱动结构
    工作电压范围 (1.5V~7V)
    最大连续输出电流可达1.8A
    最大峰值输出电流可达2.5A
    包含正转/反转/停止/刹车等功能
    极低的静态电流  (typ.0.1uA)
    低导通电阻（0.4Ω/1000mA）
    内置带迟滞效应的热保护功能  (TSD)
    封装形式：DFN8-2mm*2mm*0.55mm
CST6107产品应用:
    玩具直流刷式电机驱动
    微型机器人设备
    电动牙刷
    电子锁

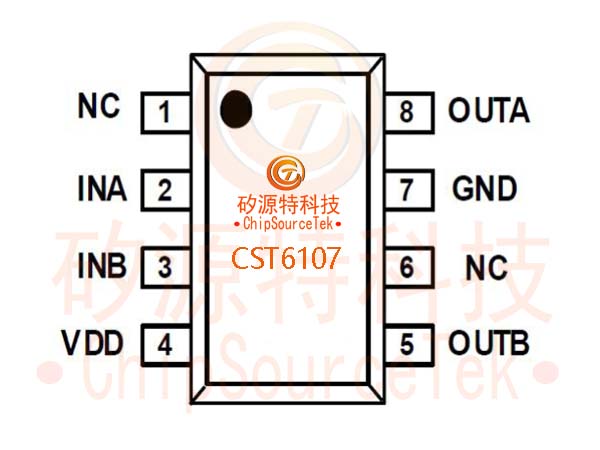

CST6107引脚示意图及说明:

序号
引脚名称
输入/输出
引脚说明
1
NC
--
悬空脚
2
INA
I
控制信号A输入端
3
INB
I
控制信号B输入端
4
VDD
I
电源
5
OUTB
O
驱动B输出端
6
NC
--
悬空脚
7
GND
I
地
8
OUTA
O
驱动A输出端

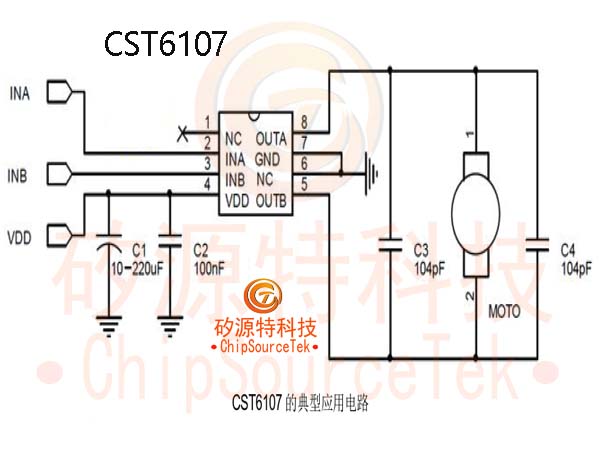

CST6107典型应用电路:
注：1、图中C4/104P电容为并接于马达上而非置于PCB上。如马达上未并接的话，可在PCB上预留位置。

    2、相比市场上同类型产品一般应用可以省去图中的C1、C2、C3，减少了外围器件，节省了成本。

CST6107特别注意事项:

    在不同的应用中，C1、C2 可考虑只贴一个：在4.5V 应用中建议用一个1uF 或以上，使用贴片电容；在6V 应用中建议用一个大电容220uF+100nF 贴片电容；C1、C2 均靠近IC 之VDD 管脚放置且电容的负极和IC的GND 端之间的连线也需尽量短。即不要电容虽然近，但布线、走线却绕得很远。当应用板上有大电容在为其它芯片滤波时且离CST6107较远也需按如上要求再放置一个小电容于CST6107 的VDD 脚上。图中C4（100nF）电容优先接于马达上，当马达上不方便焊此电容时，则将其置于PCB 上(即C3)。
    CST6107的一般低压应用可以省去C1、C2和C3电容，如果电源波动较大，或者输出驱动电流较大则建议加电容C2和C3。可根据实际情况选择。
    CST6107 对静电敏感。需要在包装、运输、加工等过程中采取防静电措施。
    马达启动瞬间的电流值建议不要超过芯片的峰值2.5A。
    马达堵转会因为马达的不同而有不同的峰值电流, 如果马达堵转的峰值电流过大可能会烧毁 IC。
CST6107功能描述:
逻辑真值表
INA
INB
OUTA
OUTB
功能
L
L
Hi-Z
Hi-Z
待机
H
L
H
L
前进
L
H
L
H
后退
H
H
L
L
刹车

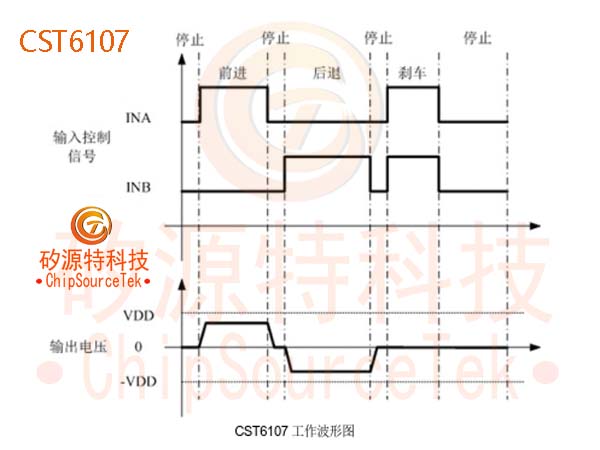

CST6107波形图:

CST6107封装图:
